Les nostres fulles de filtre d'acer inoxidable es fabriquen a mida-en dos dissenys geomètrics principals basats en l'orientació del col·lector del recipient a pressió:

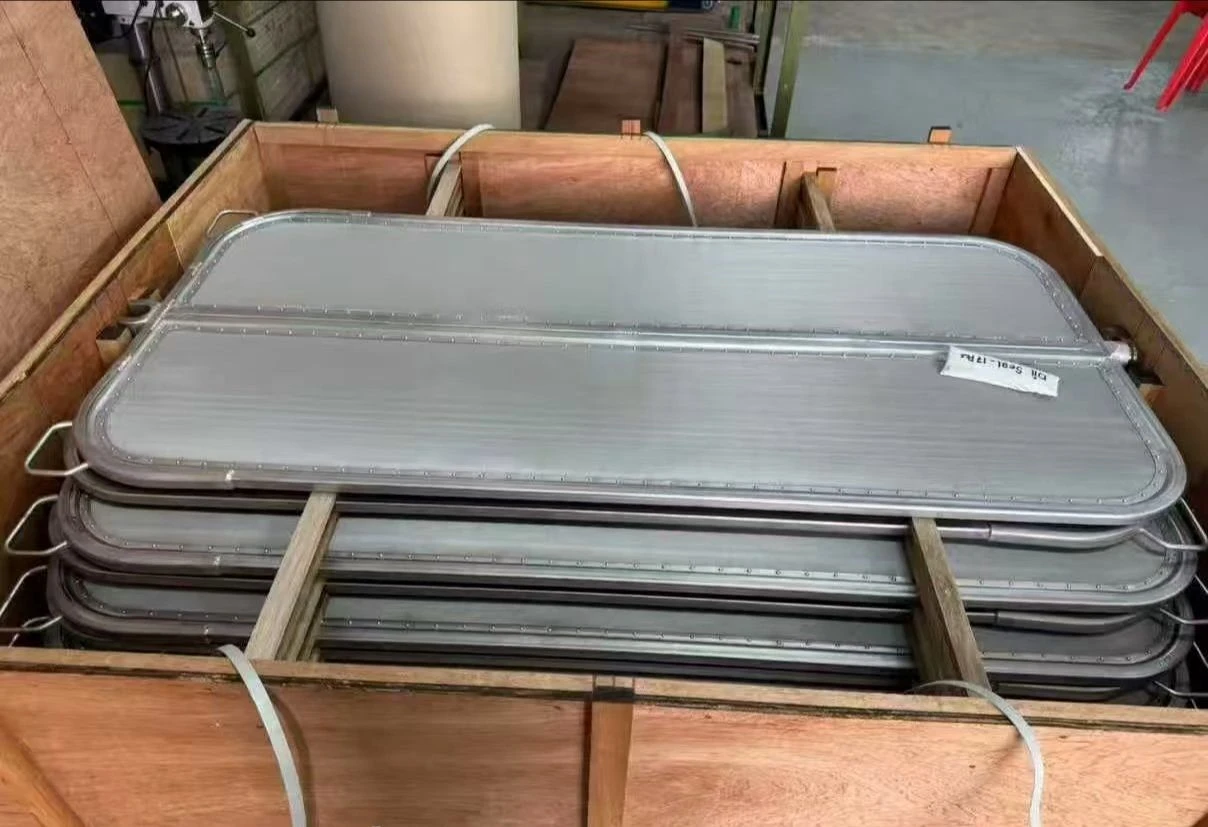

Disseny rectangular de treball pesat-
Disposa d'un marc de reforç exterior-resistent i nanses d'elevació superior integrades per suportar un pes extrem de la coca i cicles intensos de neteja vibratòria mecànica sense caure.

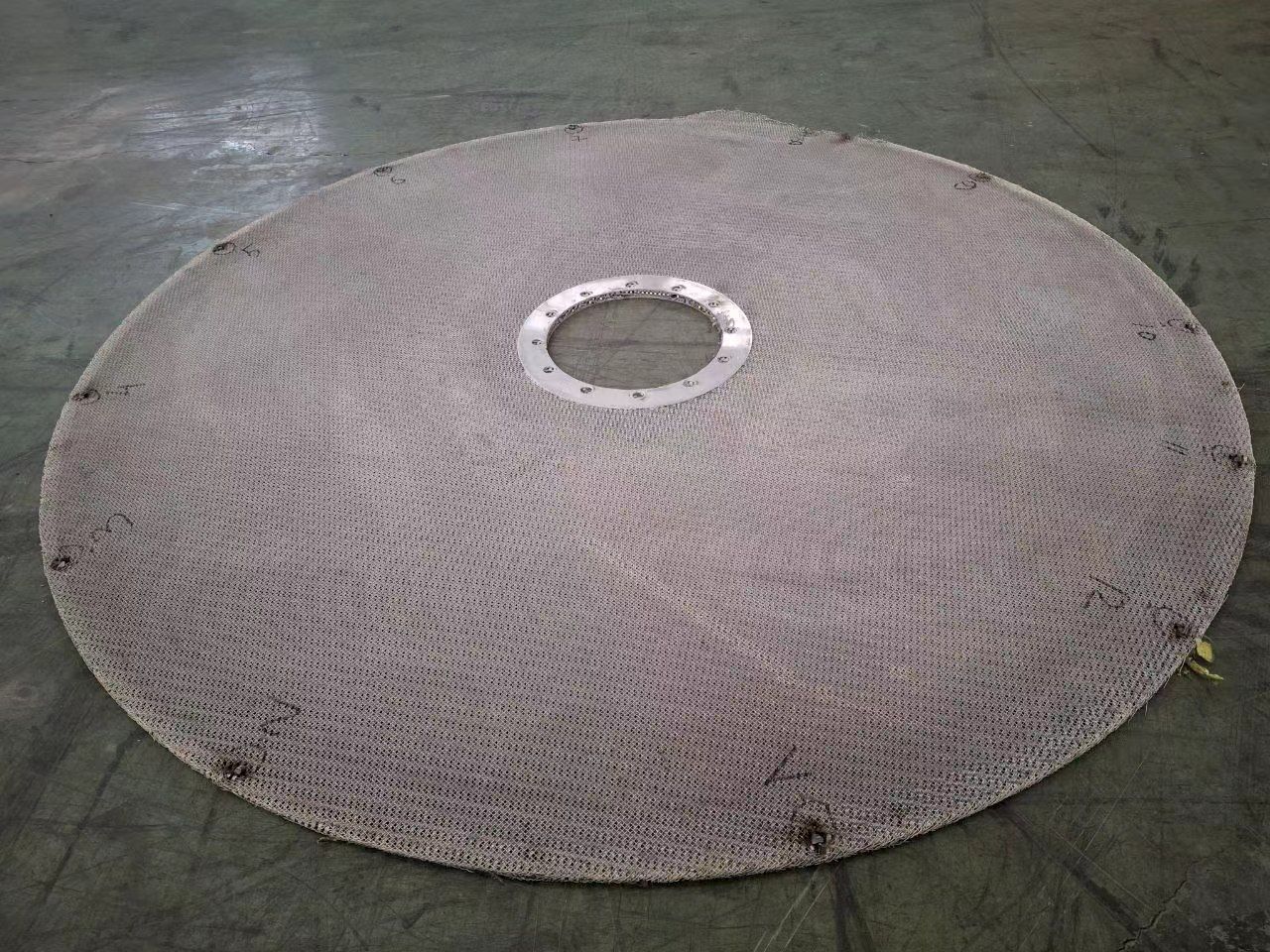

Disseny circular/disc
Aquesta configuració de disc circular està dissenyada per a filtres de pressió verticals especialitzats, filtres nutsche o sistemes pilot multi-placa. La vora arrodonida garanteix una distribució de pressió perfectament uniforme al llarg de tota la circumferència de la vora, eliminant els punts de concentració d'-estrès elevats durant la filtració.
Desglossament-de secció transversal tècnica
L'eficàcia de separació i la durabilitat mecànica excepcionals d'aquest panell específic s'aconsegueixen mitjançant una matriu de malla de filferro sincronitzada de múltiples capes i-alta precisió. Depenent dels requisits del vostre procés, la seqüència estructural es pot personalitzar en configuracions de 3 capes, 5 capes o 7 capes, amb cada capa que compleix una funció mecànica o hidràulica diferent:
Cares de filtració activa exterior:Teixit en un ultra-densTeixit llis holandèsoTeixit holandès de sarga(com ara malla de 24 x 110). En combinar filferros d'ordit gruixuts amb filferros de trama fina i ben compactats, aquesta capa estableix un disseny precís de micro-espai. Ofereix classificacions de filtració nominals exactes alhora que presenta una topografia exterior ultra-suau i de baixa-fricció que facilita l'alliberament instantani del pastís durant els cicles de descàrrega.
Capes intermèdies de suport d'unió i drenatge:Fabricat amb malles de teixit lli mitjà (com ara 20 x 20 malles). Aquestes capes actuen com un coixí protector-permeable al fluid. Impedeixen que la malla de filtració exterior fina s'enfonsi o s'estiri a les grans obertures del nucli estructural central quan se sotmet a fortes pressions diferencials, eliminant completament l'encegament localitzat de la malla.
Nucli de drenatge estructural central:Compost per una malla quadrada massiva de calibre-pesat o una pantalla de filferro ondulat (com ara malla de 4 x 4 o 8 x 8) amb un diàmetre de filferro gruixut. Aquest esquelet intern rígid impedeix que el panell es pandeixi sota pics de pressió d'alta-(fins a 6,0 bar) i funciona com una carretera de drenatge intern-de gran flux, permetent que el filtrat clarificat caigui ràpidament cap al broquet de descàrrega.
Detalls de marc i enginyeria
Broquets de precisió CNC-mecanitzats:El broquet de descàrrega inferior és el punt únic de sortida crític del filtrat. Els nostres broquets estan fets per CNC-a partir de barres sòlides SS304/SS316L per adaptar-se amb precisió al vostre receptor de col·lector. Equipades amb doble junta tòrica de Viton o PTFE, garanteixen un segell 100% hermètic, zero-bypass que evita que els purins no filtrats contaminin el corrent net.
Integritat de la frontera reblada (estàndard):Per als sistemes estàndards d'alta-vibració, les múltiples capes de tela de filferro estan tensades de manera uniforme i bloquejades de manera permanent en un marc perimetral en forma d'U-de gruix calibre-que utilitza reblons d'acer inoxidable-resistents. L'espai entre reblons es calcula per absorbir les forces de sacsejada pneumàtica contínua sense estirar-se ni afluixar-se.
Enginyeria de marc cargolat / extraïble (opcional):Per optimitzar-els pressupostos operatius a llarg termini, oferim una configuració de marc amb cargols. D'aquesta manera, els tècnics de manteniment poden desfer el perfil exterior al lloc-i substituir-lonomésels panells de malla de filtració exterior si es desgasten o es punxen, salvant el nucli de drenatge intern pesat i reduint dràsticament els costos de substitució.
Per què triar les nostres fulles de filtre d'acer inoxidable?
Puresa absoluta del filtrat impecable:La integració de l'alineació del marc CNC, la fixació automàtica de la malla de soldadura-punt i les juntes de segellat premium garanteixen fuites de derivació zero, garantint que el vostre procés compleixi de manera coherent amb un estricte compliment de claredat.
Cost total de propietat minimitzat (TCO):Mitjançant l'ús d'aliatges d'acer inoxidable de primera qualitat i certificats de molí---con contingut optimitzat de níquel i molibdè, les nostres fulles de filtre resisteixen centenars de neteges químiques agressives, incrustacions àcids i restauracions ultrasòniques sense patir corrosió estructural o aprimament de filferro.
Rendiment màxim, mínim:La relació d'àrea oberta-del nostre nucli de drenatge estructural intern està optimitzada matemàticament per minimitzar la resistència hidràulica interna. Això permet que els vostres sistemes de filtre de fulles de pressió funcionin a pressions diferencials més baixes alhora que maximitzeu els volums de processament diaris.
Simplement envieu-nos els vostres dibuixos o especificacions tècniques-estem especialitzats en la fabricació totalment personalitzada per adaptar-se perfectament als vostres requisits de filtració.
